ENLPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，射頻旋轉接頭是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。
服務熱線
0755-29534903

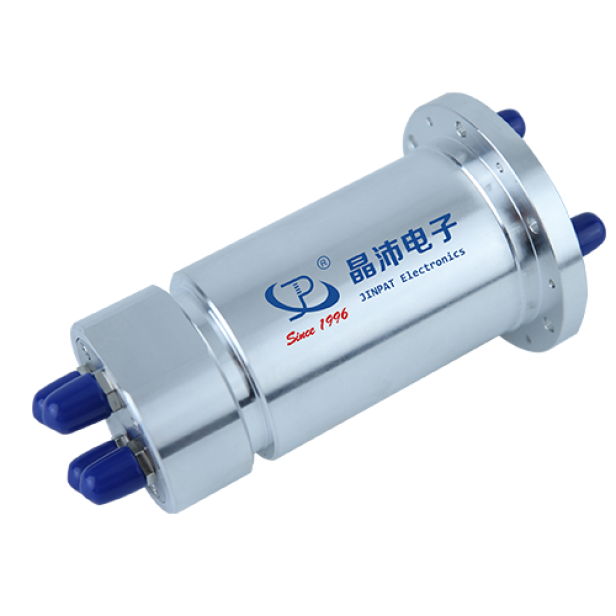

LPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，射頻旋轉接頭是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。
LPHF射頻旋轉接頭包括同軸旋轉關節、波導旋轉關節、同軸/波導旋轉關節，也叫高頻滑環、射頻滑環，射頻旋轉接頭是專門滿足傳輸高清信號、射頻信號、微波信號等高速串行數字信號或模擬信號而開發。該系列產品支持單路或多通路高頻信號單獨傳輸，也可支持高頻信號與控制信號、通訊信號、動力電源、流體介質混合傳輸，即組合滑環。
產品規格 | ||||||
通道 |
CH1 | CH2 | CH3 | CH4 | 啟動力矩 | 0.3Nm |
接口類型 |
SMA-F(50Q) | SMA-F(50Q) | SMA-F(50Ω) | SMA-F(50Q) | 連續旋轉力矩 | 0.1Nm |
樣式 |
/ | / | / | / | 最大轉速/平均轉速 | 60rpm/30rpm |
頻率 |
DC-4GHz | DC-4GHz | DC-4GHz | DC-4GHz | 使用壽命，最小值 | 500萬轉 |
峰值功率 |
200W | 200W | 200W | 200W | 通道接觸電阻，最大值 | 180mΩ |
平均功率 |
10W | 10W | 10W | 10W | 通道接觸電阻最大浮動值 | 30mΩ |
| 電壓駐波比，最大值 | 1.6 | 1.6 | 1.6 | 1.6 |
通道外殼接觸電阻， 最大值 |
70mΩ |
| 電壓駐波比最大浮動值 | 0.1 | 0.15 | 0.15 | 0.15 |
通道外殼接觸電阻最大 浮動值 |
30mΩ |
插入損耗，最大值 |
1.0dB | 1.0dB | 1.0dB | 1.0dB | 殼體材料 | 鋁合金 |
插入損耗最大浮動值 |
0.15dB | 0.15dB | 0.15dB | 0.15dB | 表面處理 | 導電氧化 |
相位穩定性，最大值 |
1° | 4° | 4° | 4° | 重量 | 約0.4kg |
隔離度，最小值 |
55dB | IP等級 | IP40 | |||
振動 |
/ | 工作溫度 | -40~+65℃ | |||
沖擊 |
/ |
存儲溫度 | -50~+70℃ | |||
★?傳輸頻率4GHz，通道數量可達4個
★?體積小，重量輕，結構極其緊湊零件密集設計，100mm空間內約有250個零配件，可混合集成空間有限的設備使用
★?超低的插入損耗和電壓駐波比
★?使用壽命最高可達500萬
★?特殊的接口，可用在有一定的活動設備上
★?通路數量
★?射頻信號頻率范圍
★?額定電壓和額定電流
★?支持射頻信號和電流或其他信號混合傳輸
★?雷達系統
★?高清網絡視頻監控系統
★ 衛星通訊系統
★?醫療工程設備
★?電子對抗系統
