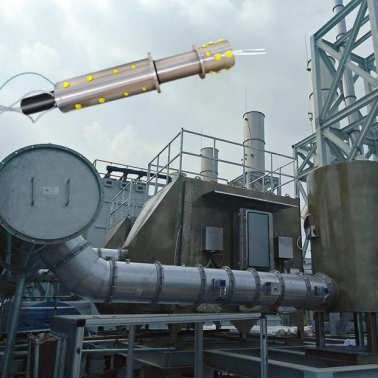

在自動化或者其他裝備領域，氣液電信號集成式滑環是不可或缺的，晶沛電子作為老牌滑環制造廠家，也為全球客戶提供了近千種這類氣液電信號集成一體旋轉傳輸?shù)慕鉀Q方案。下面介紹的這款氣液電信號集成滑環型號為LPPL000-14L-01A-4005-01E3，集成了14路液體通路、1路氣體通路、40路5A電流通路和1路千兆信號通路。

該型集成式滑環最大的特點是其氣液模塊，其轉子和定子分別采用SUS304和馬氏體這兩種不同的特種不銹鋼加工而成，該產品氣液滑環的液體模塊部分集成有冷卻水和液壓油通路，其中液壓油通路可承受最高250Bar的壓力。加上剩下的1路氣體通路之后，氣液滑環模塊的達到了長度1092mm，除了長度無出其右，該模塊的壓力承受能力，也是晶沛氣液集成滑環中的翹楚。

該型號產品的電滑環模塊安裝在氣液滑環定子端，其線材穿過氣液滑環中心的通孔，集成了40路5A電流通路，被安裝在氣液模塊的轉子末端，為了滿足終端設備的使用需求，其所用的導線也是特殊的10芯特殊屏蔽線材，信號線材是LAPP?CAT5e網線，接頭則是常規網線用的RJ45接頭。為了進一步保護導線的安全以及方便安裝，該型號集成滑環的電滑環模塊尾部外還增加了一塊端蓋，端蓋開有側孔，電滑環的定子導線從側孔中向外伸出。
